Schrittmotoren

Halbschrittbetrieb

Online - Workshop



Technik-Unterricht: Forum eV
Memelstr. 75  47575 Duisburg
Email Tel/Fax 0203-354992

Home Typen Glossar Download Inhalt




Nach oben

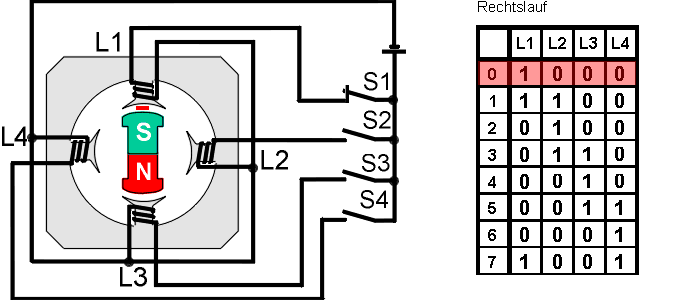

Dies ist eine animierte GIF-Grafik.

Funktionsprinzip
Beim unipolaren Halbschrittbetrieb werden umlaufend nacheinander zunächst eine Spule einzeln, dann  2 nebeneinanderliegende Spulen gleichzeitig aktiviert, so daß aufgrund des resultierenden Magnetfelds der Rotor einmal genau vor einem Spulenkopf steht, dann wieder zwischen den beiden aktiven Spulenköpfen positioniert wird.

Vorteile
sind die möglichen kleineren Schrittwinkel.

Nachteile
dieser Betriebsart sind das kleinere Dreh- bzw. Haltemoment sowie die kompliziertere elektronische Ansteuerung.
Die o.a. Animation gibt den Wirkungsablauf wieder, die nebenstehende Wertetabelle zeigt den Aktivierungszustand der Spulen.
