Schrittmotoren

Vollschrittbetrieb

Online - Workshop



Technik-Unterricht: Forum eV
Memelstr. 75  47575 Duisburg
Email Tel/Fax 0203-354992

Home Typen Glossar Download Inhalt




Nach oben






Dies ist eine animierte GIF-Grafik.

Funktionsprinzip
Beim unipolaren Vollschrittbetrieb werden umlaufend jeweils 2 nebeneinanderliegende Spulen gleichzeitig aktiviert, so daß aufgrund des resultierenden Magnetfelds der Rotor zwischen den beiden aktiven Spulenköpfen positioniert wird.

Vorteile
dieser Betriebsart sind das größere Dreh- bzw. Haltemoment, da immer zwei Magnete aktiv sind,  sowie die unkomplizierte elektronische Ansteuerung.

Nachteile
sind der größere Schrittwinkel.

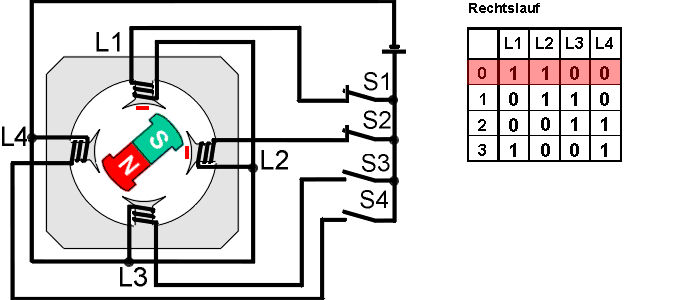

Die o.a.  Animation gibt den Wirkungsablauf wieder, die nebenstehende Wertetabelle zeigt den Aktivierungszustand der Spulen.



Zurück zur Online-Workshop-Übersicht                 © Klaus Trimborn 1999 zuletzt aktualisiert am 08.07.02
